根據主驅動諧波減速機構的工作原理并結合故障的實際情況進行分析，導致主驅動減速機損壞的原因應從以下方面進行分析。
1主電機同步性分析分析電力隧道項目，有可能由于在調試過程中，變頻器對電機的控制不同步，造成電機之間存在內部受力不均勻，以致電機的轉矩上下波動。雖然沒有達到減速機損壞的程度，但是因為高頻的轉矩波動，造成了減速機的疲勞損壞。中鐵3號盾構在始發前進行了全面調試，因電機不同步造成減速機損壞的可能性比較小。
為了驗證這一分析，對變頻器參數進行了復核，復核結果沒有異常，排除了因電機不同步造成減速機損壞的可能性。
2減速機解體分析軸承的失效按其損傷機制可以分為接觸疲勞失效、磨損失效、斷裂失效、塑性變形失效、腐蝕失效和游隙變化失效等幾種基本形式。

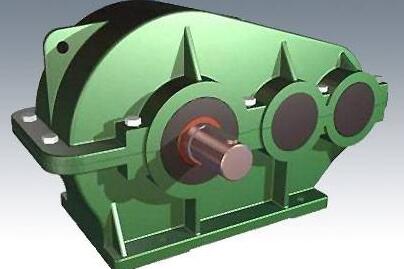

減速機
齒輪在使用過程中的主要損壞形式有磨損失效、表面疲勞失效、塑性變形失效及斷齒失效。根據拆解情況發現本減速機內部齒輪的損壞形式主要為斷齒失效。斷齒失效是因短時過載或沖擊載荷而產生的折斷，齒面較小的太陽輪發生全齒折斷，輪轂較薄的行星輪發生開裂。
結合卓輪及三井三池減速機的維修經驗，減速機損壞可能是由于二、三級減速機構行星輪中的滾動軸承受到?jīng)_擊，支撐架變形、斷裂，滾動體進入齒輪嚙合區，造成齒輪的斷齒，減速機卡死，是此次減速機損壞的主要原因。
